아두이노 가변저항을 이용해서 LED 밝기 조절

준비물

---

Arduino Uno R3, 250kΩ 분압기, 빨간색 LED, 220Ω 레지스터

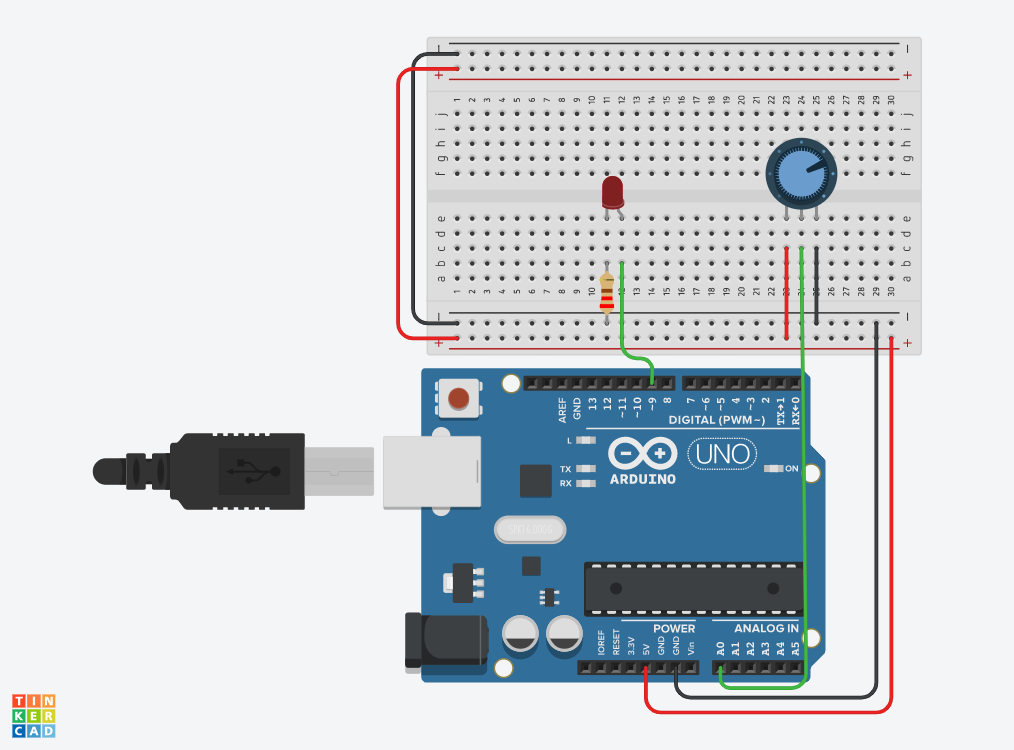

회로도

---



소스코드

---

void setup()
{
  pinMode(A0, INPUT);
  Serial.begin(9600);
  pinMode(9, OUTPUT);
}

void loop()
{
  int value = analogRead(A0);
  Serial.println(value);
  analogWrite(9,value/4);

}

실제로 아두이노를 가지고 실습을 하게 되면 LED 조절 값이 달라질 수 있기 때문에 아래와 같이 수정

void setup()
{
  pinMode(A0, INPUT);
  Serial.begin(9600);
  pinMode(9, OUTPUT);
}

void loop()
{
  int value = analogRead(A0);
  Serial.println(value);

  //map(값을 가지고 있는 변수, 최소, 최대, 변환최소, 변환최대)
  int ch_value = map(value, 0, 1023, 0, 255);//원하는 값으로 변경

  analogWrite(9,ch_value);

}

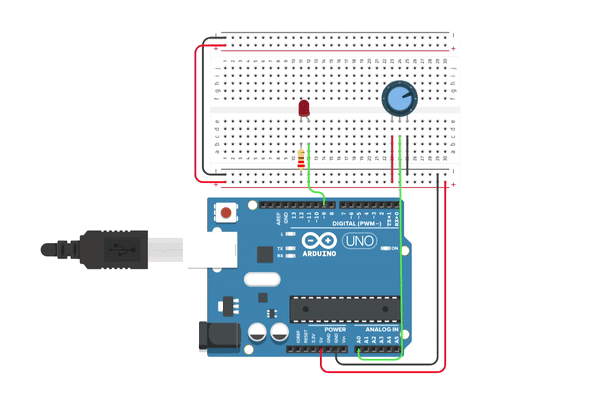

결과

---
